#75 Estufas Batch Box Rocket (BBR) de alta eficiencia

De nuevo con la facilitación de Pablo Kulbaba, estufero argentino, fundador de Hacono y docente de nuestro próximo curso en directo, hoy vamos a concoer otro modelo de estufas de inercia térmica: la Batch Box Rocket (BBR).

En el articulo pasado ya revisamos el “Modelo Rocket J” y es importante decir que la principal diferencia de las estufas Batch Box Rocket con las Jota reside en su quemador, más parecido al de las estufas convencionales.

Estos quemadores están diseñados para mantener las temperaturas más altas de combustión posibles y asegurar una mezcla óptima del gas combustible y el oxígeno.

Son también más grandes, lo que permite cargas de leña más espaciadas.

La mezcla de gas de madera y oxígeno en el quemador de una Batch Box Rocket se consigue por la geometría del núcleo de combustión y por la posición de las entradas de aire primaria y secundaria.

Entre la cámara de combustión y la chimenea, el portal, una abertura alta y estrecha entre ambos produce un drástico incremento de la velocidad de los gases en este punto, originando una turbulencia continua que les obliga a seguir un trazado más largo y alcanzar una combustión más rápida.

Frente a estufas de modelos comerciales o de fuego abierto, estas estufas de alta eficiencia proporcionan eficiencias térmicas superiores al 90%, según demuestran termogramas obtenidos en mediciones.

Partiendo de los desarrollos iniciales de Peter Van den Berg, Lasse Holmes y Kirk Mobert, las estufas de alta eficiencia Batch Box Rocket, son estufas rocket de carga horizontal.

El diámetro de la chimenea determina la potencia de su cámara de combustión, verdadero corazón de la estufa.

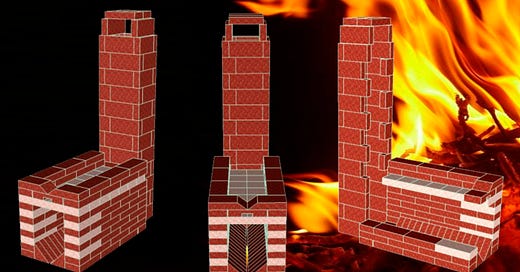

Vistas lateral, frontal y seccionada de una estufa rocket BBR

Las proporciones de la cámara son la clave de su eficiente funcionamiento junto con la entrada controlada de aire a través del canal P.

Perspectiva de las proporciones de la cámara de combustión de una estufa BBR, con el canal P de entrada de aire secundario en la parte superior.

Vista en planta de la cámara de combustión BBR

La ejecución de una BBR exige un despiece más meticuloso en el que es prioritario respetar la sección de las entradas de aire primario y secundario, obligando a rebajar parcialmente algunas piezas de ladrillo refractario (precisamente las que componen el canal P de entrada de aire secundario).

Desarrollos recientes incorporan cámaras BBR premoldeadas para reducir la dificultad de su ejecución in situ.

Con estos rudimentos asentados, multitud de variaciones son posibles. Bien actuando sobre el tambor como mediante la interposición de campanas es posible apurar el desempeño de estas estufas, logrando nuevas funcionalidades, como la capacidad de horneado.

Del lado de las incidencias que pueden afectar a la combustión de las BBR, es fundamental la habilidad de quien las usa. De su pericia depende la calidad de la combustión y, en consecuencia, su eficiencia y posterior mantenimiento.

Formación recomendada

“En el curso aprendemos 4 modelos de estufas: las Rocket Jota, la Bach Box Rocket (BBR), la estufa PAR (Para Armar Rápido)y la estufa Danesa, con el fin de que sepas como elegir el modelo que mejor se ajusta a tus necesidades y presupuesto”.

• Inicia del curso: Martes 11 de octubre.

• 4 sesiones en directo, acceso a los videos y audios, presentaciones en pdf y material de apoyo complementario.

• Docente: Pablo kulbaba, argentina.

PROGRAMA DEL CURSO:

• Sesión 1: Modelo estufa Rocket J.

  • Cámaras de combustión en tamaños 6 y 8 pulgadas. Ventajas y desventajas. Roturas típicas. Donde no ahorrar dinero y donde sí. Banco de masa, construcción y dimensionamiento. Conocimiento general. Chimenea de humos. Tipos de sombreros, formas de salir al exterior, y salida a los 4 vientos. Descripción del sistema constructivo.

• Sesión 2: Modelo estufa Batch Box Rocket (BBR).

  • Cámaras de combustión en tamaños 6 y 8 pulgadas. Ventajas y desventajas. Roturas típicas. Donde no ahorrar dinero y donde sí. Banco de masa, dimensionamiento. Campana de ladrillos. Dimensionamiento. ISA. Campana rápida. Kachelofen sudamericano. Conocimiento general. Mortero.

• Sesión 3: Modelo estufa PAR (Para armar rápido).

  • Sólo tiene un tamaño. Explicación de las hiladas. Criterios de este diseño.  Roturas típicas. Conocimiento general 1: Particularidades de la leña. Humedad, tamaño, especies resinosas, densidad energética, acopio y estacionamiento para secar. Conocimiento general 2: Qué tener en cuenta a la hora de cotizar una estufa (si vas a vender estufas), o a la hora de recibir una cotización (si vas a comprar).

• Sesión 4: Modelo estufa Danesa.

  • Partes principales del sistema. Proporciones. Ventajas respecto de JOTA8, BBR y PAR. Diferencias con otras cámaras similares. Aprendizajes en el camino hasta el diseño actual. Campanas que he aplicado hasta ahora. Campana híbrida con ladrillo de canto.

¿Te gustaría patrocinar Casas Saludables y Eficientes escribiendo y mostrando tus servicios y/o productos? Toda la información aquí >

Peter Van den Berg

Siempre hay innovadores, investigadores, pioneros. Y si hablamos del modelo de estufas BBR, junto a otros, Peter Van den Berg es uno de ellos.

Peter es Holandés, un hombre jubilado y un entusiasta de las estufas de inercia térmica.

Peter construyó su primera y pequeña estufa de masa en 1984 para uso personal. En su taller construyó varias estufas experimentales y en 1988 completó un diseño para vender en serie. Impulsó ese emprendimiento por 4 años. Resultó muy difícil y demasiado incierto el rubro para su gusto. Nunca ha dejado de experimentar con estufas.

Puedes conocer más de su trabajo en esta pagina web >

Y aquí te dejo un video de Peter hablando la cámara de combustión BBR y de su pasión (dispones de los subtítulos en español):

Recuerda que si quieres profundizar tus conocimientos te esperamos en nuestro curso, que empezamos el 11 de octubre. Tienes todos los detalles del curso aquí >
