Una de las cuestiones que más recurrentemente se plantean al planificar la ejecución de una cubierta verde o un techo vivo es la referida al soporte estructural de la cubierta propiamente dicha.
Las cargas que las estructuras portantes deben soportar pueden llegar a ser elevadas y plantean retos específicos que exigen un análisis no convencional.
Para el cálculo de la capacidad de soporte de la estructura deben considerarse varias tipologías de cargas:
el valor máximo de carga permanente, considerando el peso total del sistema en condiciones de saturación de agua, incluyendo las cargas derivadas de la vegetación
las sobrecargas correspondientes al tipo, uso y mantenimiento del techo verde
las cargas puntuales procedentes de la vegetación de mayor envergadura y de los elementos de diseño (pérgolas, mobiliario…)
La tipología de cubierta verde elegida condiciona el diseño de la estructura portante por lo que tanto en el caso de edificaciones existentes como en el de obra nueva es preciso contar con la participación en el proyecto de especialistas en cálculo estructural.
Aunque es posible plantear sistemas de soporte rígidos sobre, por ejemplo, forjados o losas de hormigón, nos centraremos ahora en las consideraciones relativas a soportes flexibles conformados por viguería y entablado de madera.
Formación recomendada
“Una cubierta vegetal, es una excelente estrategia de climatización, tanto en una vivienda como otras edificaciones, ya que sus beneficiosos efectos tienen también impactos urbanos favorables. A su reconocida eficiencia, suman belleza y simplicidad, lo cual motiva que sean aceptadas y empleadas de manera creciente. Por su versatilidad, resultan efectivas tanto en climas cálidos como fríos, por lo que son viables de implementar en diversos lugares del Planeta.”.
Inicia del curso: Miércoles 8 de febrero.
4 sesiones en directo, acceso a los videos y audios, presentaciones en pdf y material de apoyo complementario.
Docente: Carlos Placitelli, autor, docente y pionero en bioarquitectura en Uruguay.
PROGRAMA DEL CURSO:
Sesión 1: Cubiertas vegetales como estrategia de climatización.
Definición y descripción. ¿Cómo funciona una cubierta vegetal? Qué tipos de techos hay y cuál es su aplicación. Veremos cuáles son sus ventajas y desventajas. Hablaremos sobre pautas de diseño. Veremos las pendientes, las orientaciones y las ubicaciones adecuada.
Sesión 2: Diseño y construcción de una cubierta vegetal.
Hablaremos de las estructuras adecuadas. Analizaremos las pendientes, orientaciones y ubicaciones de una cubierta vegetal. Consideraciones técnicas y estructurales. Conoceremos los componentes y sus funciones dentro del sistema. Analizaremos los detalles constructivos.
Sesión 3: Elección de la vegetación.
Conoceremos cuál es la función de las plantas en una cubierta vegetal. Analizaremos los sistemas de riego, re-utilización y captación del agua. Qué diferencia hay entre techos verdes pesados y techos verdes livianos. Haremos una breve introducción a los Muros Verdes.
Sesión 4: Análisis de cubiertas vegetales construidas.
Describiremos las posibles patologías y soluciones. Contestaremos las preguntas frecuentes. Repasaremos la secuencia de armado. Hablaremos sobre la legislación relativa, en distintos países y las políticas de promoción de estas cubiertas. Discusión de cada caso, conclusiones y recomendaciones, preguntas frecuentes.
¿Te gustaría patrocinar Casas Saludables y Eficientes escribiendo y mostrando tus servicios y/o productos? Toda la información aquí >

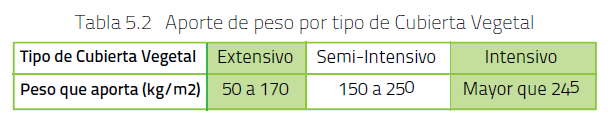

Evaluación de cargas en cubiertas vegetales
