El actual estado tecnológico y normativo permite que los sistemas de construcción a partir de entramados de madera o woodframe puedan equipararse a otros sistemas tradicionales, con sus particularidades, ventajas y desventajas.
Un esquema tipo de la estructura de una construcción ejecutada mediante el sistema woodframe se compone esencialmente de los siguientes elementos constructivos:
Fundación y basamento
Entrepiso
Muros
Techo

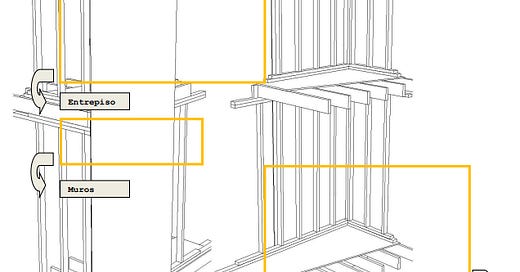

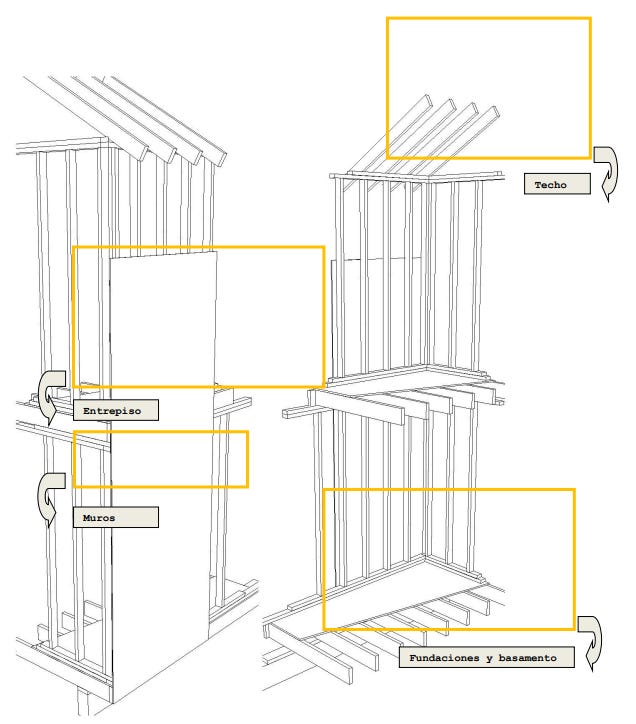

Podemos verlo gráficamente en la siguiente imagen:
Como podemos observar, el componente básico del sistema es el entramado horizontal y vertical de piezas de madera, conocido como bastidor.
Ejecutados en base a secciones reducidas de madera (habitualmente de 2x4 pulgadas), estos bastidores constituyen la estructura portante del edificio a la que posteriormente se incorporan aislamientos, impermeabilizaciones, elementos de división y acabados e instalaciones.
La capacidad portante de los bastidores queda asegurada por el arriostramiento que proporciona la placa estructural de la que hablaremos más adelante.
Pero vayamos por partes…
Componentes de un sistema woodframe
Basamento
Realizada la cimentación según el sistema que requiera el terreno, el basamento se ejecuta como una estructura de madera apoyada sobre la propia cimentación o sobre vigas de encadenado perimetrales.
En su construcción se puede emplear madera maciza o laminada que haya recibido el tratamiento de protección adecuado en función de su clasificación. Sobre la base de estos elementos longitudinales separados horizontalmente entre 40 y 60 cm, un aplacado multilaminado u OSB proporciona la estabilidad estructural necesaria.
El apoyo de este basamento sobre la cimentación se realiza mediante una solera de madera que permite nivelar el conjunto. Para evitar el ascenso capilar, una lámina impermeable separa ambos elementos.
Muros
La ejecución de muros a partir del bastidor básico requiere la incorporación de algunos elementos adicionales que aseguren su correcto funcionamiento frente a los requerimientos estructurales y de protección frente a la temperatura y la humedad:
Placa estructural. Su función es rigidizar y arriostrar la estructura vertical para convertirla en portante. Puede resolverse, como en el caso del basamento, con paneles multilaminados u OSB. Es importante cuidar la protección constructiva del arranque de los muros frente a la humedad capilar y las salpicaduras.
Capa exterior estanca al viento. Con el fin de evitar las filtraciones de aire y agua desde el exterior y la consiguiente pérdida de protección térmica y frente a la humedad, la colocación de esta capa impermeable y transpirable resistente al rasgado y a los rayos UV es imprescindible. Las láminas de polietileno son una de las opciones.
Capa interior estanca al aire y al vapor de agua. Esta capa protege desde el interior la madera del propio bastidor y el aislamiento y asegura que se mantienen sus prestaciones. También conocidas como frenos o barreras de vapor, estas láminas deben colocarse de forma que su continuidad esté garantizada en toda la envolvente.
Aislamiento. El espacio interior del bastidor se rellena completamente con materiales aislantes térmicos y acústicos. Diferentes aislantes pueden usarse para este fin, siendo preferibles los de origen natural por su mejor desempeño.
Anclajes. Es necesario asegurar la conexión inferior entre los muros y la cimentación mediante pernos roscados galvanizados o tratados frente a la corrosión. Se recomiendan al menos tres de estos anclajes por bastidor.
Dinteles. Estos elementos, resueltos habitualmente con varias piezas de madera unidas entre sí de la misma sección que la de los propios bastidores, rematan superiormente cada uno de los niveles del edificio a fin de trabar sus entramados y permitir un reparto uniforme de las cargas verticales que reciben.
Entrepisos
Estas estructuras, armadas en una sola dirección, están compuestas fundamentalmente por vigas y un tablero estructural o entablonado forjando el entrevigado.
Esta disposición básica puede ser completada para alcanzar niveles superiores de aislamiento acústico. Para ello, puede ejecutarse una losa o capa de compresión de 4 o 5 cm de hormigón armado aligerado (con arcilla expandida, por ejemplo) sobre un aislamiento elástico que permita la amortiguación sonora pretendida.
Techo
El remate superior o cubierta del edificio debe ser estructuralmente indeformable para no transmitir cargas horizontales a los muros.
Esto puede conseguirse recurriendo a cerchas trianguladas rigidizadas por su cara superior con un tablero estructural (multilaminar y OSB, por ejemplo). Fabricarlas con secciones de madera reducidas es perfectamente viable.
Otra opción es emplear vigas de madera que sigan la dirección de la pendiente del techo (también llamadas cabios) y cubrirlas con un entablonado.
Las consideraciones frente a las filtraciones de viento, aire y agua hechas para los muros son válidas igualmente para los techos.
