#120 Estructuras orgánicas de bambú
Cada vez vemos más experiencias constructiva en torno al bambú, un material noble, de rápido crecimiento y con dos características estructurales increíbles: flexible y resistente.
En el mes de noviembre tuve la oportunidad de asistir a un taller formativo en torno a estructuras orgánicas de bambú en Antioquia, Colombia.
Colombia sabe de bambú. En los último años han surgido diferentes grupos, estudios de arquitectura y colectivos, especialmente jóvenes, que están desarrollando un trabajo bien interesante en torno a este material.
Este taller estuvo a cargo del colectivo Tacuara, con sede en San Rafael, Antioquia y equipo de Tierra Magia con sede en la ciudad de Cali.
Estructuras convencionales v/s estructuras orgánicas
El uso del bambú se viene haciendo en diversos tipos de proyectos y escalas. Al ser un material accesible y abundante, en las regiones donde se dispone de este material es donde encontramos mayor experiencia.
Por un lado se ha usado el bambú para construir “formas convencionales” es decir estructuras ortogonales, cuadradas, de líneas rectas.
Estas formas están muy arraigadas en nuestra forma convencional de construir a pesar de ser estructural y térmicamente menos eficientes que otras formas, como por ejemplo las formas curvas.
A mi modo de ver, el mayor potencial que podemos darle al bambú no está en las formas ortogonales sino por el contrario, en las formas curvas, lo que se conoce cono estructuras orgánicas. Y esto es porque el mayor potencial del bambú, en comparación con otros materiales, radica en su gran flexibilidad y resistencia estructural.
Al hablar de estructuras orgánicas estamos hablando de un trabajo que se origina a partir del propio potencial del material, es como preguntarle al material ¿Qué quieres ser?
La respuesta, cuando hablamos de materiales naturales, suele estar en la misma naturaleza, en la tradición y la cultura constructiva de cada región.

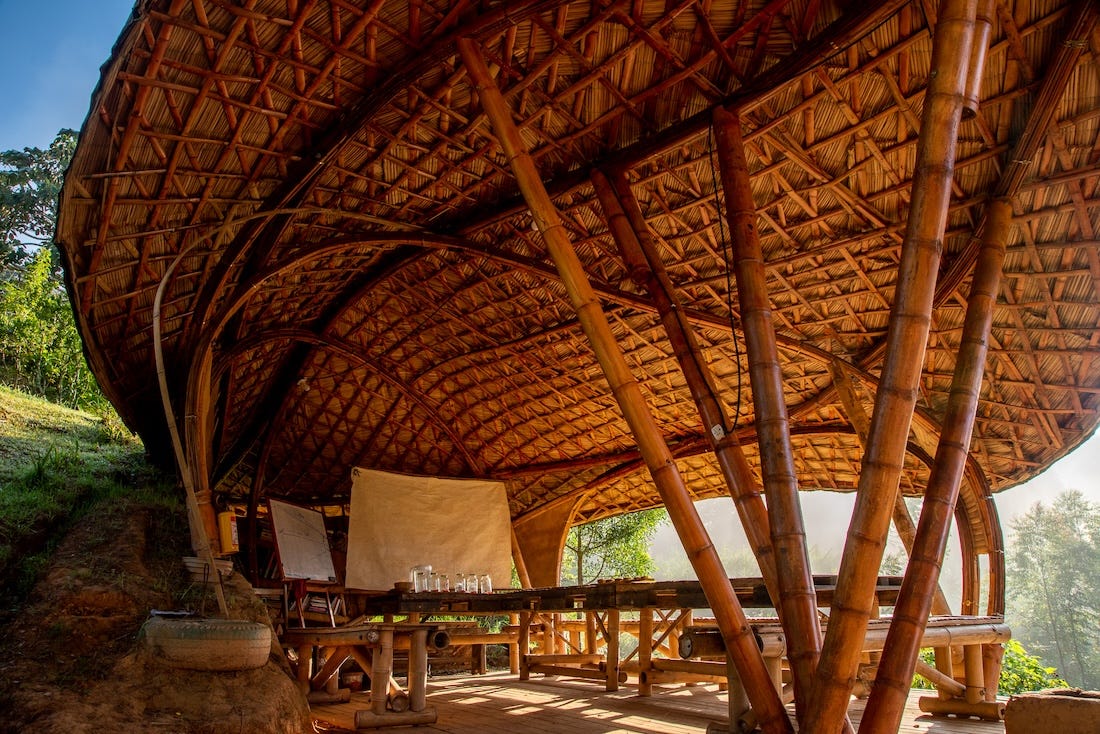

Las estructuras orgánicas con bambú son un tejido, lo mismo que hace un pájaro al construir el nido para sus crias o una artesana que construye una canasta.
Elementos de una estructura orgánica.
A pesar de a complejidad de toda estructura, especialmente las orgánicas de bambú a nivel de calculo estructural, podemos resumir los elementos que la componen en:
Viga laminada.
Viga laso.
Tejido.
Cobertura.
Vigas laminada.
La idea de “laminar la madera” consiste en pegar pequeñas piezas de las cuales componen una pieza de mayores dimensiones, con la ventaja de alcanzar mayores “luces” (distancia de un ejemplo entre apoyos verticales).
En el caso de las vigas laminadas de bambú estas se hacen a partir de piezas llamada “latas”.
Las latas son segmentos longitudinales de las cañas; se obtienen haciendo cortes paralelos a las fibras, tienen diversas aplicaciones entre las más comunes son para elaborar muros de bahareque, mobiliario y tejidos. (1)
Las vigas laminadas se van construyendo adoptando la forma requerida, se colocan tarugos en diagonal cada cierta distancia y se “enzunchan” con cuerdas o, como en la imagen, con zunchos de acero inoxidable.
Para las vigas de bambú laminado no se usa cola como cuando se laminan piezas de manera convencional.
Viga laso.
La viga laso es una viga mas robusta, de sección circular y que se genera con latas mas angostas de las que se usan para armar la viga laminada.
La gran ventaja de la viga laso es que nos permite generar dobles curvaturas y son ideales para estructuras de gran tamaño donde se busca darle continuidad a curvas en diferentes direcciones.
Se llaman viga laso, porque justamente son como un gran laso hecho de pequeños fibras. Es como una gran cuerda de bambú, resistente y dúctil.
Tejido.
El tejido es también un elemento estructural, y haciendo un símil con las estructuras convencionales, podríamos decir que es una estructura no portante, en el sentido de ser una estructura secundaria, pero clave para el funcionamiento del sistema constructivo.
El tejido es como la parte mas fina de toda la canasta: todo el tejido se compone de un entramado de latas.
Lo mas recomendable para el entramado es hacerlo en 3 direcciones, formando polígonos triangulares en el tejido. Este entramado pude ser o no regular, lo importante aquí es pensarlo con una canasta, como el nido.
Los punto de intersección entre las tres latas que se entrecruzan se unen con amarres o bien con tornillos.
Únete a nuestra escuela de formación.
Cursos online siempre disponibles.
Charlas con expertas/os
Packs formativos.
Ejemplos de casas construidas
Congresos "Casas Saludables y Eficientes"
✍🏼 ¿Te gustaría patrocinar Casas Saludables y Eficientes escribiendo y mostrando tus servicios y/o productos? Toda la información aquí >
Cobertura.
Esta parte es una de las partes sensibles de toda estructura de bambú y de cualquier material natural.
Junto con la protección por diseño, la cobertura es clave, para evitar el contacto directo del bambú con el agua y los rayos del sol.
Existen diversos materiales para generar impermeabilización y cobertura a las estructuras de bambú.
Fibras naturales. La manera mas tradicional de hacerlo, pero presenta el problema de que una fibra natural expuesta al agua de lluvia e rayos del sol tiene una vida útil muy corta, de 5 a 6 años dependiendo de la fibra y el sistema constructivo.
Coberturas asfálticas. Cada vez mas populares en al construcción convencional. Tiene un coste medio/alto y su vida útil es alta. No es lo mejor para cubiertas con curvas o doble curvatura, ademas de ser un material sintético que no armoniza con lo natural de las estructuras de bambú.
Tejas metálicas o de cobre. Estas tejas, especialmente las de cobre son muy bellas sobre todo con el paso del tiempo. Generan una estética como de escamas de pez muy “interesante”. Su coste es altísimo y se usan para proyectos de arquitectura de alto presupuesto.
Una de las cubiertas que se están experimentando en Colombia, y probablemente en otros lugares, son las cubiertas ligeras de membranas y lechadas de cemento.
Sus ventajas son muy convenientes comparadas con otras opciones de cubiertas:
Mucho más económicas.
Livianas.
Impermeabilizantes.
De materiales accesibles en cualquier lugar.
¿Recuerda como era cuando nos ponían yeso cuando nos quebrábamos un hueso? Pues esto es básicamente lo mismo: enyesamos la cubierta, pero con cemento.
El metodo es el siguiente:
Se usa una membrana fina y se cortan paños de dimensiones que sea fáciles de trabajar.
En un recipiente se prepara una lecha de cemento y agua.
Las pieza de membrana se van untando en la lechada y luego se van colocando solapadas en la cubierta. Como si estuvieras poniendo paños de tejas asfálticas.
Antes de que se seque una sección ya instalada se aplica/pinta con brocha una lecha un poco mas espesa, pero esta vez incluida arena a la mezcla.
Una vez la cubierta este seca se aplica una pintura impermeabilizante como protección final.
Dependiendo del tipo de cubierta (lo que esté abajo) se puede aplicar una capa de aislación térmica o no.
La capa final no supera los 3mm de espesor.
Referencias.
(1) Manual para la construcción con bambú. Lucila Aguilar Arquitectos. Puedes descargarlo desde aquí >
